服務熱線
1 、 適用范圍：適用于除了玻璃紗、彈性紗、芳綸紗、陶瓷紗、碳纖維紗和聚烯 扁絲紗以外的所有單根紗。
2 、 定義：
(1) 斷裂強力(breaking force)：在紗線拉伸試驗中，試樣被拉伸至斷裂所施 加的最大力；對于紗線優先選用厘牛頓(cN)表示。
(2) 斷裂伸長率(eiongation at break)：由斷裂強力產生的試樣長度增量， 以 對試樣原名義長度百分率表示。
(3) 斷裂強度(breaking tenacity)： 紗線斷裂強力與線密度的比值。
(4) 卷裝(package)：適合于使用、運輸、儲存等形式的一般紗線。
3 、 具體操作規范
(1) 抽樣程序
|
一批或一次裝載貨物的箱包數 |
隨機抽取的最少箱包數 |
|
≤3 |
1 |
|
4— 10 |
2 |
|
11—30 |
3 |
|
31—75 |
4 |
|
76以上 |
5 |
① 如果只需要平均值， 應從大樣的各箱中盡量均勻的抽取 10 個卷裝， 作為實驗 室樣品卷裝。
② 如果已知試樣的變異， 且只需要平均值試樣數量應按 0. 17CV 計算；其中 CV 是單根紗線斷裂強力值的變異系數，從類似紗線實驗積累的數據中獲得。
③ 如果同時需要測定平均值和變異系數， 應從大樣中抽取 20 個卷裝， 實驗至少
100 根試樣。單短纖維紗的檢驗至少實驗 200 根試樣。實驗的試樣最少數量 為短纖維紗線 50 根，其他種類紗線 20 根。試樣應均勻從 10 個卷裝中采集。
④ 從織物中拆取的紗線實驗，織物樣品應充分滿足試樣的數量和長度的要求。 在拆取試樣過程中，應小心避免紗線捻度損失。對于機織物，經向試樣應取 自不同的經紗。 緯向試樣應盡量從不同的區域隨機拆取有代表性紗線。

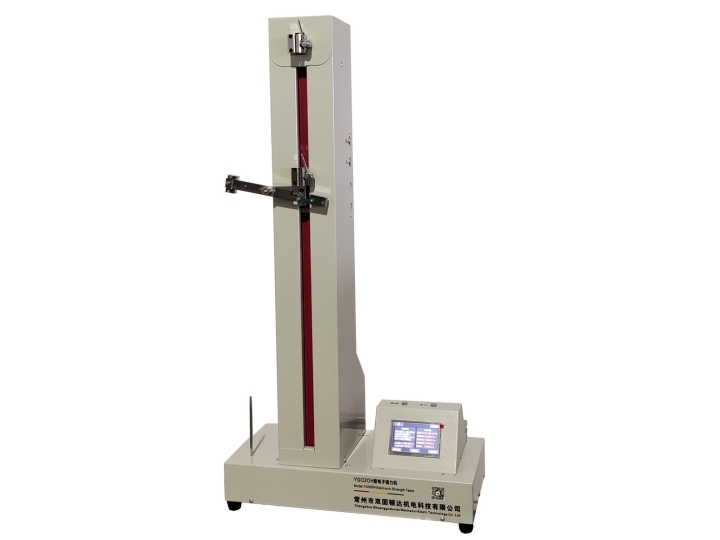

(2) 實驗準備
檢查儀器電源線、電器部件是否正常， 然后接通電源，并開啟電源開關； 檢 查并確保隔距長度為 500mm±2mm。
(3) 參數設置
在參數中檢查并確保隔距長度為500mm±2mm，拉伸速度為500mm/min ，輸入待測紗線的細度 (00.00) 及預加張力 (00000.00)，按“初始化”鍵使儀器進入測試狀態。均含有對力傳感器自動清零(去皮) 的功能，在去皮時請確保上夾持器除本身自重外，未有任何其他附加受力，否則，去皮不準將導致測試的不準確。預加張力按(0.5±0.10) cN/tex 的標準計算。
(4) 裝夾試樣
在夾持試樣前，檢查鉗口準確的對準和平行，以保證施加的力不產生角度的 偏移。取一只待測試樣管紗， 插入紗架中， 并將紗頭用左手引出使之通過儀器上 的導紗鉤，然后用右手在下往上撥開上夾持器的手柄， 使鉗口張開，左手將紗線 通過上夾持器鉗口，并使通過鉗口的紗線有足夠長度，按“功能--去皮—確認” 去皮， 再向下壓緊夾柄使上夾持器夾住紗線。左手握住紗頭不放， 右手握住下夾 持器手柄，將手柄往上提，下夾持器鉗口由于彈簧力的作用將自行張開， 左手將 紗線嵌入下夾持器， 再按“功能--去皮—確認”去皮， 然后右手向下推置下夾持 器手柄，最后由下夾持器鉗口將其夾緊。
(5) 拉伸測試
按觸摸屏開始測試按鈕，下夾持器下降，試樣的拉伸試驗開始，整個過程中 要注意觀察在上下夾持器位置紗線是否有滑脫現象， 如有滑脫請在下夾持器自動復位后刪除該次數據。檢查試樣斷裂位置，如果斷口距上下夾持器鉗口距離≤5mm，廢除該次實驗值，重新進行試驗。
(6) 打印試驗報告試樣按要求進行完試驗次數后，此時可以打印，打印時按下“Print”圖標， 選擇打印格式，確認后即可打印試驗報告。
